Mách bạn sơ đồ đấu dây quạt trần chính xác tại nhà

24/09/2024

Bạn đang muốn tự tay lắp đặt quạt trần cho ngôi nhà của mình? Hay bạn muốn tự sửa chữa quạt trần khi gặp sự cố? Hiểu rõ sơ đồ đấu dây quạt trần là điều vô cùng quan trọng để đảm bảo an toàn và hiệu quả hoạt động của quạt. Tuy nhiên, nhiều người mới thường gặp khó khăn trong việc nắm bắt sơ đồ phức tạp này.

Bài viết này sẽ cung cấp kiến thức chi tiết và dễ hiểu về sơ đồ đấu dây quạt trần, giúp bạn tự tin thực hiện thao tác một cách an toàn và hiệu quả. Quạt Trần Mr Vũ, với nhiều năm kinh nghiệm trong lĩnh vực sản xuất và phân phối quạt trần, luôn đồng hành cùng bạn trong hành trình tìm hiểu và sử dụng sản phẩm.

Lắp đặt và sửa chữa quạt an toàn, hiệu quả dựa vào sơ đồ đấu dây quạt trần

Giới thiệu về hộp số quạt trần

Hộp số quạt trần là bộ phận trung tâm điều khiển hoạt động của quạt. Nó bao gồm động cơ, tụ điện, công tắc, dây dẫn và các linh kiện điện tử khác. Sơ đồ đấu dây quạt trần đóng vai trò quan trọng trong việc điều chỉnh tốc độ quay của cánh quạt, chuyển đổi chế độ hoạt động, và đảm bảo an toàn cho người sử dụng.

Xem thêm bài viết tại: Cách Treo Quạt Trần Không Bị Lắc

Hộp số quạt trần là bộ phận điều khiển tốc độ và chế độ hoạt động, đảm bảo quạt vận hành an toàn

Chức năng của hộp số quạt trần

Dưới đây là những chức năng chính của hộp số quạt trần trong hệ thống sơ đồ đấu dây quạt trần:

Điều chỉnh tốc độ quay: Hộp số cho phép bạn điều chỉnh tốc độ quay của cánh quạt theo ý muốn, từ tốc độ thấp cho gió nhẹ nhàng đến tốc độ cao cho gió mạnh.
Chuyển đổi chế độ hoạt động: Một số hộp số có chức năng chuyển đổi chế độ hoạt động của quạt, ví dụ như chế độ gió tự nhiên, chế độ ngủ, chế độ hẹn giờ, v.v.
Bảo vệ động cơ: Hộp số có chức năng bảo vệ động cơ khỏi quá tải, quá nhiệt, và các sự cố điện khác.
Điều khiển đèn: Một số hộp số tích hợp chức năng điều khiển đèn gắn trên quạt trần.

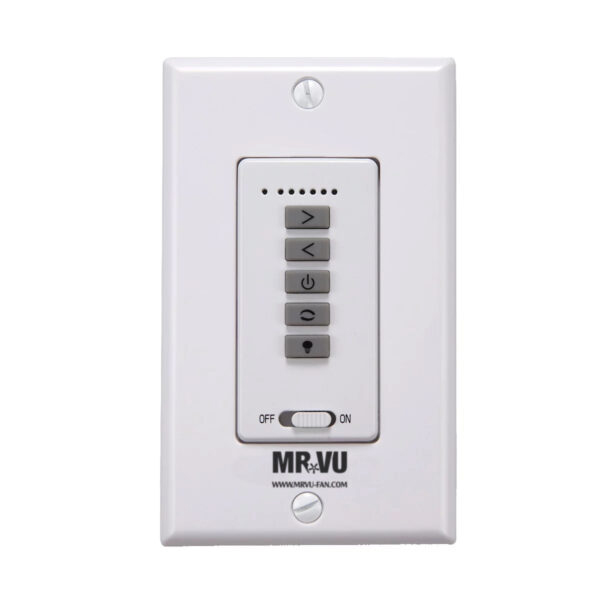

Hộp số quạt trần giúp điều chỉnh tốc độ và đảm bảo quạt hoạt động ổn định

Có thể bạn quan tâm: Cách Lau Quạt Trần Trên Cao

Cấu tạo của hộp số quạt trần

Để hiểu rõ sơ đồ đấu dây quạt trần, trước tiên cần nắm được cấu tạo bên trong của hộp số, bộ phận giữ vai trò điều khiển và phân phối nguồn điện đến động cơ. Cấu tạo cơ bản của hộp số quạt trần bao gồm:

Động cơ: Là bộ phận chính tạo ra lực quay cho cánh quạt.
Tụ điện: Là linh kiện điện tử giúp khởi động và duy trì hoạt động của động cơ.
Công tắc: Cho phép bạn bật/tắt quạt và điều chỉnh tốc độ quay.
Dây dẫn: Kết nối các bộ phận của hộp số với nhau và với nguồn điện.
Bo mạch điều khiển: Là bộ phận điều khiển các chức năng của hộp số, như chuyển đổi chế độ hoạt động, hẹn giờ, v.v.

Hiểu rõ các bộ phận và chức năng của hộp số quạt trần giúp bạn dễ dàng nắm bắt sơ đồ đấu dây quạt trần và thực hiện thao tác một cách chính xác.

Có thể sẽ hữu ích cho bạn: Quạt Treo Trần Điện Cơ

Sơ đồ đấu dây hộp số quạt trần

Sơ đồ đấu dây quạt trần là bản vẽ minh họa cách kết nối các dây dẫn của hộp số với nguồn điện và các bộ phận khác. Sơ đồ này giúp bạn dễ dàng xác định vị trí của từng dây dẫn và cách đấu nối chúng với nhau.

Sơ đồ đấu dây cơ bản

Sơ đồ đấu dây cơ bản của hộp số quạt trần thường bao gồm 4 dây dẫn chính:

Dây pha (L): Dây dẫn mang điện áp từ nguồn điện.
Dây trung tính (N): Dây dẫn trung tính, nối với cực âm của nguồn điện.
Dây động cơ (M): Dây dẫn nối với động cơ của quạt.
Dây tụ điện (C): Dây dẫn nối với tụ điện, giúp khởi động động cơ.

Tham khảo thêm bài bổ trợ tại: Quạt Trần Bằng Đồng

Cách đấu dây cơ bản:

Dây pha (L) được đấu nối với công tắc.
Dây trung tính (N) được đấu nối với cực âm của nguồn điện.
Dây động cơ (M) được đấu nối với động cơ.
Dây tụ điện (C) được đấu nối với tụ điện.

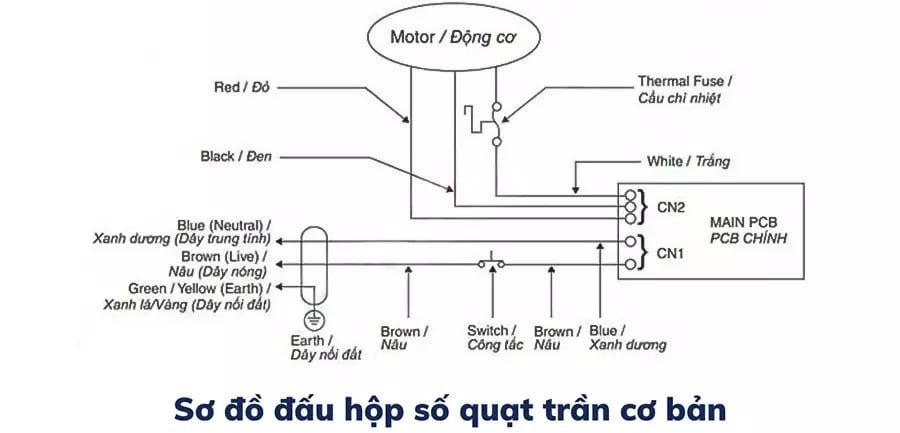

Sơ đồ đấu dây hộp số quạt trần cơ bản

Sơ đồ đấu dây nâng cao

Một số hộp số quạt trần có thêm các dây dẫn cho các chức năng nâng cao, ví dụ như:

Dây đèn (L1): Dây dẫn nối với đèn gắn trên quạt trần.
Dây điều khiển từ xa (RX): Dây dẫn kết nối với bộ thu tín hiệu điều khiển từ xa.
Dây cảm biến (S): Dây dẫn nối với cảm biến, giúp quạt tự động bật/tắt theo nhiệt độ hoặc độ ẩm.

Cách đấu dây hộp số quạt trần nâng cao:

Dây đèn (L1) được đấu nối với đèn gắn trên quạt trần.
Dây điều khiển từ xa (RX) được đấu nối với bộ thu tín hiệu điều khiển từ xa.
Dây cảm biến (S) được đấu nối với cảm biến.

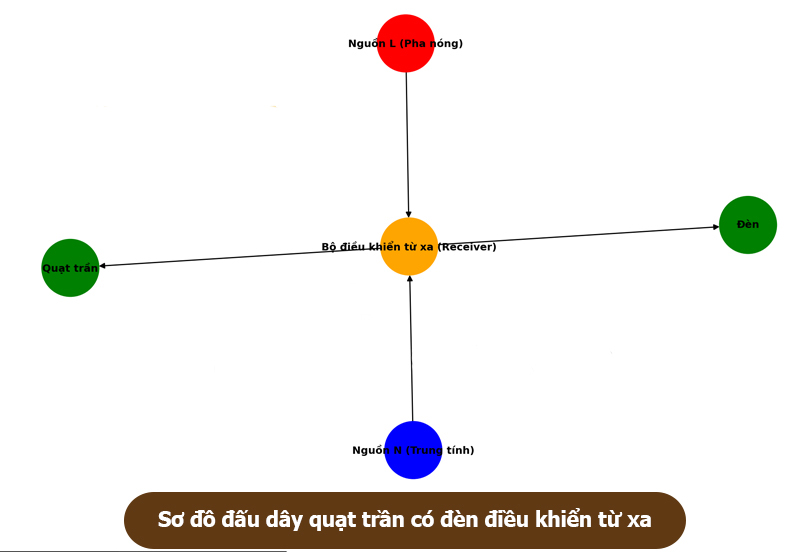

Sơ đồ đấu dây quạt trần có điều khiển từ xa

Lưu ý khi đấu dây hộp số quạt trần

Khi thực hiện theo sơ đồ đấu dây quạt trần, bạn cần lưu ý những điểm sau để đảm bảo an toàn:

Luôn ngắt nguồn điện trước khi đấu dây.
Sử dụng dụng cụ cách điện để thao tác đấu dây.
Không đấu nối các dây dẫn sai vị trí.
Sử dụng dây dẫn có tiết diện phù hợp với công suất của quạt trần.

Cách đọc sơ đồ đấu nối quạt trần đúng kỹ thuật

Việc hiểu đúng sơ đồ đấu dây quạt trần là bước quan trọng giúp quá trình lắp đặt và sửa chữa diễn ra an toàn, chính xác. Nếu đọc sai sơ đồ, bạn có thể đấu nhầm dây, gây chập điện hay hư hỏng thiết bị. Dưới đây là cách đọc sơ đồ đấu nối quạt trần đúng kỹ thuật:

Xác định nguồn điện chính: Đây là điểm khởi đầu của toàn bộ hệ thống. Nguồn điện chính thường được ký hiệu rõ ràng và là nơi cấp điện cho các bộ phận còn lại trong sơ đồ.
Theo dõi đường đi của dây dẫn: Quan sát kỹ các đường dây nối từ nguồn điện đến công tắc, tụ điện và động cơ. Việc theo dõi đúng hướng dây sẽ giúp bạn hiểu được nguyên lý hoạt động của quạt.
Nhận diện chức năng từng bộ phận: Mỗi thiết bị trong sơ đồ như công tắc, tụ điện, động cơ hay bo mạch điều khiển đều có vai trò riêng. Nắm rõ chức năng của từng bộ phận sẽ giúp bạn đấu nối chính xác và hạn chế sai sót.
Chú ý màu sắc dây điện: Dây dẫn thường được phân biệt bằng màu để dễ nhận biết. Thông thường, dây pha (dây nóng) có màu nâu hoặc đỏ, dây trung tính (dây lạnh) có màu xanh dương, còn dây tiếp đất có màu vàng sọc xanh. Tuy nhiên, cần kiểm tra thực tế vì quy chuẩn màu có thể thay đổi tùy nhà sản xuất.
Đọc kỹ ký hiệu và chú thích: Các ký hiệu trên sơ đồ đấu dây quạt trần luôn đi kèm phần giải thích. Việc đối chiếu ký hiệu với bảng chú thích giúp bạn hiểu đúng ý nghĩa và tránh đấu nhầm dây.

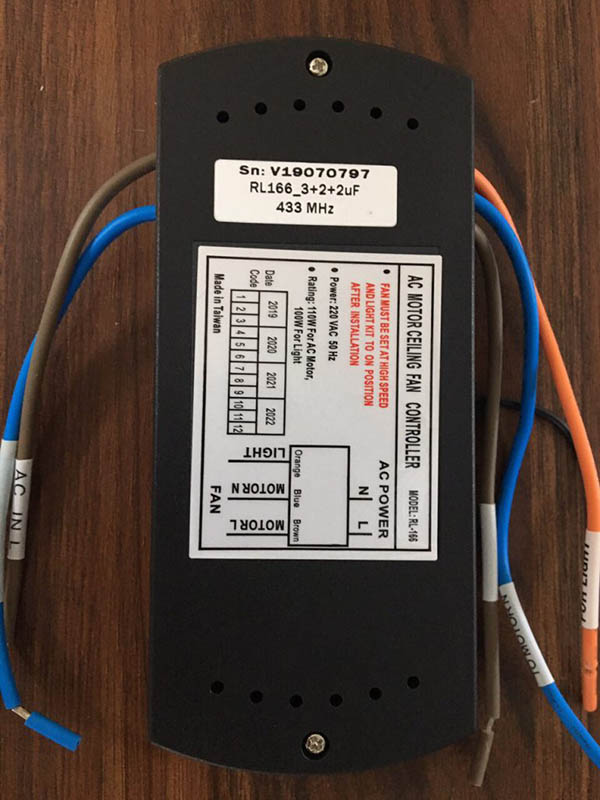

Cách đọc sơ đồ đấu dây quạt trần đúng kỹ thuật giúp lắp đặt và sửa chữa an toàn

Các bước đấu dây hộp số quạt trần

Sau khi đã nắm rõ sơ đồ đấu dây quạt trần, bạn có thể tiến hành đấu nối hộp số theo các bước dưới đây để đảm bảo an toàn:

Chuẩn bị dụng cụ và vật liệu

Trước khi thực hiện, cần chuẩn bị đầy đủ tua vít, kìm điện, máy đo điện áp, dây dẫn đạt chuẩn và băng dính điện cách nhiệt. Việc chuẩn bị kỹ lưỡng giúp quá trình đấu dây diễn ra thuận lợi, hạn chế sai sót và đảm bảo các mối nối chắc chắn, an toàn.

Tháo rời hộp số quạt trần

Trước tiên, phải ngắt hoàn toàn nguồn điện bằng cách tắt aptomat hoặc cầu dao. Sau đó tháo các ốc vít cố định hộp số với trần nhà và nhẹ nhàng hạ hộp số xuống để thuận tiện cho việc đấu nối, tránh hư hỏng cho các bộ phận khác của quạt.

Đấu dây theo sơ đồ

Tiến hành xác định chính xác từng dây dẫn bên trong hộp số và nối dây đúng theo sơ đồ đấu dây hộp số quạt trần do nhà sản xuất cung cấp. Sau khi kết nối, cần quấn băng dính điện cẩn thận để đảm bảo cách điện và cố định chắc chắn các mối nối.

Kiểm tra lại kết nối

Trước khi lắp lại hộp số, hãy kiểm tra kỹ toàn bộ các mối nối để đảm bảo không có dây bị lỏng hoặc hở. Có thể sử dụng máy đo điện áp để kiểm tra độ an toàn và tính liên tục của hệ thống dây điện.

Lắp ráp lại hộp số

Khi đã chắc chắn các kết nối đúng kỹ thuật, tiến hành đặt hộp số trở lại vị trí ban đầu và siết chặt ốc vít để cố định, đảm bảo quạt không bị rung lắc trong quá trình hoạt động.

Kiểm tra hoạt động

Cuối cùng, cấp điện trở lại và bật công tắc để kiểm tra các cấp độ gió. Nếu quạt vận hành êm ái, chuyển tốc độ mượt mà và không phát sinh tiếng ồn bất thường, quá trình đấu dây đã được thực hiện chính xác.

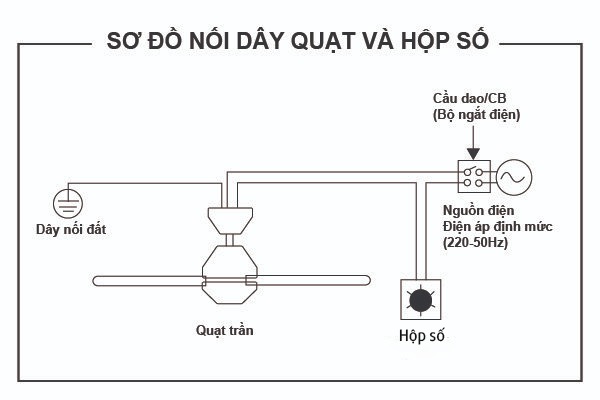

Sơ đồ đấu dây hộp số quạt trần

Lưu ý khi đấu nối quạt trần an toàn

Khi thực hiện theo sơ đồ đấu dây quạt trần, việc tuân thủ các nguyên tắc an toàn điện là điều bắt buộc. Chỉ một sai sót nhỏ trong thao tác cũng có thể ảnh hưởng đến toàn bộ hệ thống hoặc gây tai nạn. Dưới đây là những lưu ý quan trọng cần ghi nhớ:

Luôn ngắt nguồn điện trước khi đấu dây: Trước khi tháo hộp số hoặc chạm vào bất kỳ dây dẫn nào, cần tắt aptomat hoặc cầu dao tổng. Điều này giúp loại bỏ hoàn toàn nguy cơ điện giật điện trong quá trình thi công.
Sử dụng dụng cụ cách điện khi thao tác: Các thiết bị như tua vít, kìm điện nên có tay cầm bọc cách điện đạt chuẩn. Đây là lớp bảo vệ cần thiết, đặc biệt khi kiểm tra lại hệ thống trước khi cấp điện trở lại.
Không đấu nối sai vị trí dây dẫn: Việc nối nhầm dây pha, dây trung tính hoặc dây tiếp đất có thể gây chập cháy, hỏng động cơ hoặc bo mạch điều khiển. Vì vậy, cần đối chiếu kỹ với sơ đồ kỹ thuật trước khi cố định mối nối.
Chọn dây dẫn có tiết diện phù hợp với công suất quạt: Dây điện quá nhỏ so với tải công suất có thể gây nóng dây, giảm hiệu suất hoạt động và tiềm ẩn rủi ro cháy nổ. Nên sử dụng dây đạt chuẩn để đảm bảo độ bền và an toàn lâu dài.

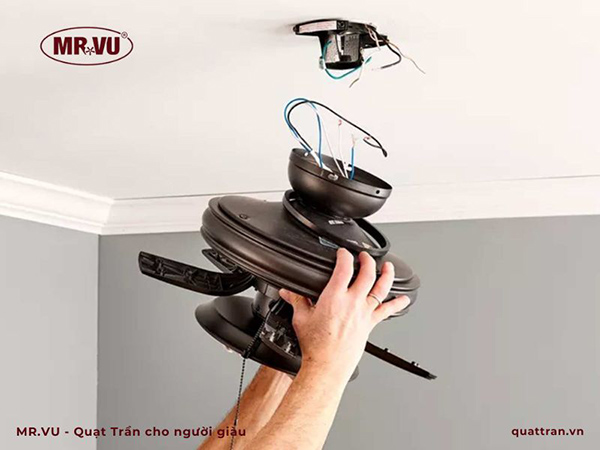

Lưu ý an toàn khi thực hiện theo sơ đồ đấu dây quạt trần

>>> Xem thêm:

Các lỗi thường gặp khi đấu dây hộp số quạt trần

Trong quá trình thực hiện theo sơ đồ đấu dây quạt trần, bạn có thể gặp phải một số lỗi cơ bản sau:

Quạt không hoạt động: Kiểm tra lại các kết nối của dây pha (L), dây trung tính (N) và dây động cơ (M).
Quạt chạy chậm: Kiểm tra lại tụ điện. Có thể tụ điện bị hỏng hoặc không phù hợp với động cơ.
Quạt chạy ồn: Kiểm tra lại các kết nối của động cơ và cánh quạt. Có thể động cơ bị hỏng hoặc cánh quạt bị lệch.
Quạt bị rung: Kiểm tra lại các kết nối của động cơ và cánh quạt. Có thể động cơ bị hỏng hoặc cánh quạt bị lệch.

Một số lỗi thường gặp khi đấu dây hộp số quạt trần

Kinh nghiệm đấu dây hộp số quạt trần từ Mr.Vũ

Với kinh nghiệm lắp đặt và xử lý hàng trăm hệ thống quạt trần mỗi năm, đội ngũ kỹ thuật của Mr.Vũ đúc kết nhiều lưu ý quan trọng giúp việc triển khai sơ đồ đấu dây quạt trần diễn ra chính xác và an toàn. Dưới đây là những kinh nghiệm thực tế được chia sẻ từ chuyên gia kỹ thuật Mr.Vũ.

Luôn ưu tiên sử dụng dịch vụ của đơn vị chuyên nghiệp để đảm bảo an toàn và hiệu quả.
Sử dụng các dụng cụ cách điện để thao tác đấu dây.
Không tự ý thay thế hoặc sửa chữa các linh kiện của hộp số nếu bạn không có kinh nghiệm.
Liên hệ với dịch vụ hỗ trợ của Quạt Trần Mr Vũ nếu bạn gặp khó khăn trong quá trình đấu dây hoặc sửa chữa quạt trần.
