Hướng dẫn chi tiết cách quạt trần đấu trực tiếp an toàn

Đăng 23/09/2024 · Cập nhật

Cách đấu quạt trần trực tiếp: ngắt cầu dao và dùng bút thử điện kiểm tra hết điện; nối dây pha (L) của nguồn – đã đi qua công tắc tường – vào dây pha của quạt, dây trung tính (N) vào dây trung tính, dây tiếp địa vàng-xanh (nếu có) vào dây tiếp địa; dùng cút nối hoặc domino, bọc cách điện kín rồi đóng điện chạy thử. “Trực tiếp” nghĩa là không qua hộp số chỉnh tốc độ gắn tường, nhưng vẫn phải có công tắc hoặc aptomat để ngắt điện cho quạt. Không phân biệt được dây thì nên gọi thợ điện.

Cách đấu quạt trần trực tiếp vào nguồn điện

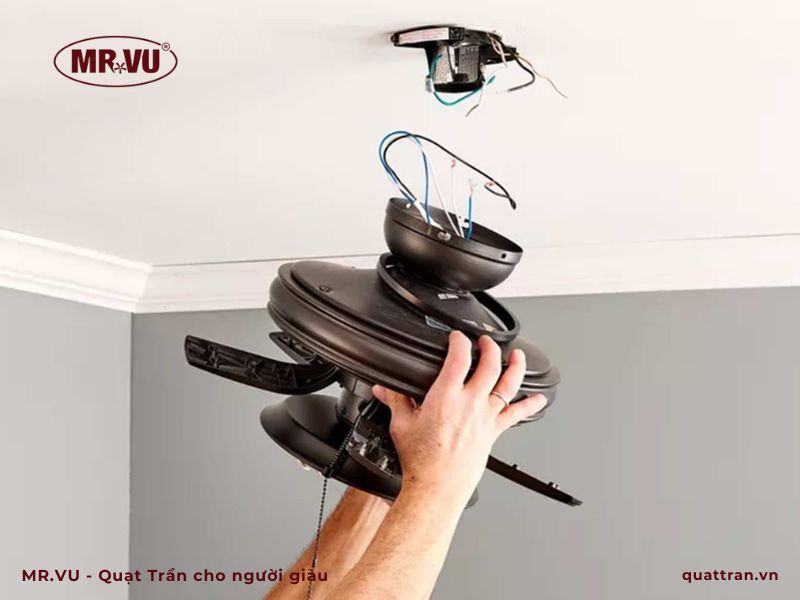

Đấu quạt trần trực tiếp vào nguồn điện

Đấu quạt trần trực tiếp là gì? Khác gì đấu qua hộp số?

Đấu trực tiếp là nối dây nguồn vào quạt mà không đi qua hộp số (bộ chỉnh tốc độ gắn tường). Tốc độ gió được chỉnh bằng remote, bộ điều khiển có sẵn trong quạt hoặc dây giật. Cách này dùng cho phần lớn quạt trần trang trí hiện nay, nhất là quạt động cơ DC có remote. Quạt AC truyền thống không có bộ điều khiển riêng thì cần đấu qua hộp số mới chỉnh được tốc độ – xem sơ đồ đấu dây hộp số quạt trần.

Cách đấuChỉnh tốc độ bằngPhù hợpLưu ý
Trực tiếp + remoteRemote, bộ nhận tín hiệu trong chụp quạtQuạt DC, quạt có đèn đời mớiChỉ cần công tắc bật/tắt nguồn; không đấu thêm hộp số
Trực tiếp + dây giậtDây giật trên thân quạtMột số mẫu quạt AC có sẵn công tắc kéoVẫn nên có công tắc tường để ngắt điện
Qua hộp số gắn tườngNúm xoay / phím trên hộp sốQuạt AC không có bộ điều khiển riêngKhông dùng hộp số cho quạt DC có bộ điều khiển riêng

Phần lớn quạt trần Mr.Vũ dùng động cơ DC kèm remote nên được đấu trực tiếp. Xem thêm các mẫu quạt trần có đèn điều khiển từ xa và điều khiển quạt trần.

Đấu quạt trần trực tiếp có nguy hiểm không?

Không nguy hiểm nếu làm đúng kỹ thuật: ngắt điện trước khi đấu, công tắc ngắt đúng dây pha, mối nối chắc và bọc kín. Rủi ro đến từ việc đấu khi còn điện, đấu nhầm dây hoặc mối nối lỏng.

Những rủi ro thường gặp

  • Giật điện: thao tác khi chưa ngắt cầu dao, hoặc công tắc lại ngắt dây trung tính khiến quạt vẫn có điện dù đã tắt.
  • Chập, cháy mối nối: mối nối xoắn lỏng, chỉ quấn băng keo sơ sài, dây quá nhỏ hoặc bị kẹp vào khung kim loại.
  • Hỏng bộ điều khiển: đấu quạt DC có remote qua hộp số chiết áp, hoặc đấu nhầm dây đèn vào nguồn.
  • Quạt không chỉnh được tốc độ: quạt AC không có bộ điều khiển mà lại đấu trực tiếp, quạt chỉ chạy một tốc độ.

Khi nào không nên tự đấu mà cần gọi thợ điện?

  • Dây trên trần không theo màu chuẩn, không phân biệt được dây pha và trung tính.
  • Không có cầu dao, aptomat riêng để ngắt mạch, hoặc nhà có dây cũ, mục, nối chằng chịt.
  • Quạt có đèn, nhiều dây ra mà không có sơ đồ đấu của nhà sản xuất.
  • Cần đi dây mới, khoét trần hoặc kéo thêm dây tiếp địa.

Chưa chắc tự đấu được? Gọi/Zalo 09.1102.1102 để kỹ thuật Mr.Vũ tư vấn hoặc hỗ trợ lắp đặt.

Cần chuẩn bị gì trước khi đấu quạt trần?

  • Bút thử điện: xác định dây pha và kiểm tra chắc chắn đã hết điện trước khi đấu, kiểm tra lại sau khi đấu.
  • Tua vít, kìm cắt – tuốt dây: tuốt vỏ vừa đủ khoảng 1 cm, không làm đứt sợi đồng.
  • Cút nối, domino hoặc đầu nối nhanh: giúp mối nối chắc hơn xoắn tay; kèm băng keo cách điện.
  • Dây điện: dây đồng 2 lõi 1,5 mm² là đủ cho quạt trần gia đình.
  • Công tắc tường hoặc aptomat nhánh: để ngắt điện quạt khi vệ sinh, sửa chữa hoặc đi vắng.
  • Thang chắc chắn và sơ đồ đấu dây đi kèm quạt.

Cách đấu dây quạt trần trực tiếp: dây pha, trung tính, tiếp địa

Cách phân biệt các dây của quạt trần

DâyMàu thường gặpĐấu vào
Pha (L, dây nóng)Nâu, đỏ hoặc đenDây pha nguồn – đi qua công tắc
Trung tính (N, dây nguội)Xanh dương (nhà cũ có thể là đen hoặc trắng)Dây trung tính nguồn
Tiếp địa (PE, dây mát)Vàng sọc xanh láDây tiếp địa của nhà hoặc vít tiếp địa trên bát treo
Dây đèn (quạt có đèn)Theo sơ đồ nhà sản xuấtThường đã cắm sẵn vào bộ nhận remote; không tự đấu ra nguồn

Màu dây trong nhà ở Việt Nam nhiều khi không theo chuẩn, vì vậy luôn dùng bút thử điện để xác định dây pha thay vì chỉ nhìn màu. Tụ điện của quạt AC đã được nhà sản xuất đấu sẵn trong thân quạt, người lắp không cần đụng tới.

Các bước đấu quạt trần trực tiếp

  1. Ngắt điện và kiểm tra: tắt cầu dao, aptomat của mạch; dùng bút thử điện kiểm tra cả hai dây nguồn trên trần đều đã hết điện. Kiểm tra dây của quạt không bị đứt, hở hay ẩm.
  2. Xác định dây: dây pha nguồn phải đi qua công tắc tường (công tắc ngắt dây pha, không ngắt dây trung tính). Đọc sơ đồ trên bộ nhận remote hoặc sách hướng dẫn của quạt.
  3. Đấu nối: nối dây pha với dây pha, trung tính với trung tính, tiếp địa với tiếp địa. Quạt có remote: nguồn vào đầu “AC IN” (L, N) của bộ nhận, đầu ra của bộ nhận cắm vào mô tơ và đèn theo giắc có sẵn.
  4. Cố định và bọc cách điện: siết chặt cút nối hoặc domino, bọc kín bằng băng keo; xếp gọn dây vào trong chụp, không để dây bị kẹp vào ty treo hay cạnh kim loại. Dây không dùng (ví dụ dây đèn trên quạt không lắp đèn) phải bọc riêng từng đầu.
  5. Kiểm tra và chạy thử: đóng điện, bật công tắc; thử đủ các cấp gió, đảo chiều, đèn trên remote. Dùng bút thử điện chạm vỏ quạt kiểm tra không rò điện, rồi tắt công tắc kiểm tra quạt ngừng hẳn.

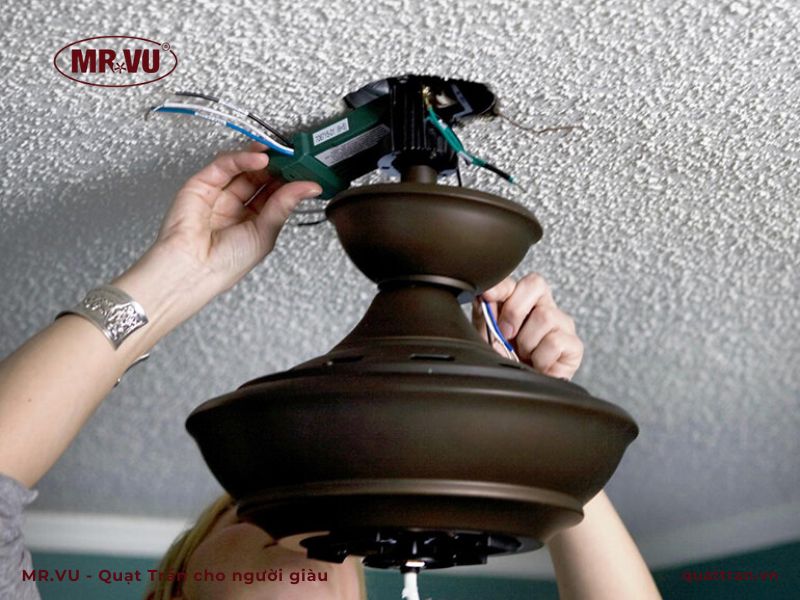

Các bước đấu dây quạt trần trực tiếp an toàn

Cố định mối nối và xếp gọn dây trong chụp quạt

Checklist an toàn sau khi đấu

1Đã ngắt cầu dao và thử điện trước khi đấu
2Công tắc ngắt dây pha, không ngắt dây trung tính
3Pha – trung tính – tiếp địa đấu đúng cặp
4Mối nối dùng cút nối/domino, siết chặt, bọc kín
5Dây không dùng đã bọc riêng từng đầu
6Dây không bị kẹp vào ty treo, bát treo hoặc cạnh kim loại
7Quạt DC có remote không đấu qua hộp số
8Vỏ quạt không rò điện, tắt công tắc quạt ngừng hẳn

Gọi hotline 09.1102.1102 tư vấn lắp đặt quạt trần

Đấu quạt trần không qua hộp số thì chỉnh tốc độ bằng cách nào?

Quạt có bộ điều khiển riêng chỉnh tốc độ bằng remote (quạt DC thường có 6–12 cấp gió, hẹn giờ, đảo chiều), một số mẫu có thêm app hoặc bộ điều khiển gắn tường đi kèm của hãng. Quạt có dây giật thì kéo dây để đổi tốc độ. Quạt AC không có bộ điều khiển mà đấu thẳng thì chỉ chạy một tốc độ – trường hợp này nên lắp thêm hộp số hoặc bộ điều khiển phù hợp.

Các lỗi thường gặp khi đấu quạt trần và cách khắc phục

Hiện tượngNguyên nhân thường gặpCách xử lý
Bật công tắc quạt không chạyMối nối lỏng, chưa ghép cặp remote, giắc bộ nhận chưa cắm chặtNgắt điện, kiểm tra mối nối, giắc cắm; ghép lại remote theo sách hướng dẫn
Tắt công tắc quạt vẫn có điện, bút thử vẫn sángCông tắc đang ngắt dây trung tínhĐảo lại để công tắc ngắt dây pha
Quạt chạy nhưng đèn không sáng (hoặc ngược lại)Đấu nhầm hoặc chưa cắm dây đèn vào bộ nhậnĐấu lại theo sơ đồ trên bộ nhận
Quạt chỉ chạy một tốc độQuạt AC không có bộ điều khiển, đấu thẳng không qua hộp sốLắp hộp số hoặc bộ điều khiển phù hợp
Quạt kêu rè, remote chập chờnQuạt DC bị đấu qua hộp số chiết ápBỏ hộp số, chỉ dùng công tắc bật/tắt
Nhảy aptomat khi bậtChạm chập ở mối nối hoặc dây kẹp vào khung kim loạiNgắt điện, kiểm tra cách điện, gọi thợ nếu không tìm được chỗ chạm
Lưu ý an toàn khi đấu quạt trần trực tiếp

Luôn ngắt điện và kiểm tra kỹ trước khi đóng chụp quạt

Phần treo quạt chắc chắn cũng quan trọng như phần điện: dùng bát treo quạt trần hoặc ty treo quạt trần phù hợp loại trần. Hướng dẫn trọn quy trình từ khoan trần, treo quạt đến đấu dây: cách lắp quạt trần.

Lắp đặt quạt trần cùng Mr.Vũ

Mr.Vũ thiết kế và phân phối quạt trần trang trí cao cấp – cổ điển, hiện đại, quạt trần đèn – với đội kỹ thuật lắp đặt tại công trình. Quạt được bảo hành động cơ 10 năm, phụ kiện và điều khiển 12 tháng. Gọi/Zalo 09.1102.1102 hoặc đến hệ thống showroom Mr.Vũ để được tư vấn chọn quạt và lắp đặt an toàn.

Câu hỏi thường gặp về cách đấu quạt trần trực tiếp

Cách đấu quạt trần trực tiếp vào nguồn điện thế nào cho an toàn?

Ngắt cầu dao và thử điện trước khi đấu; nối dây pha nguồn (đi qua công tắc) vào dây pha quạt, trung tính vào trung tính, tiếp địa vào tiếp địa; dùng cút nối hoặc domino, bọc kín cách điện, rồi đóng điện chạy thử và kiểm tra vỏ quạt không rò điện.

Đấu quạt trần trực tiếp có nguy hiểm không?

Không, nếu ngắt điện trước khi đấu, công tắc ngắt đúng dây pha, mối nối chắc và bọc kín. Nguy hiểm khi thao tác lúc còn điện, đấu nhầm dây hoặc để mối nối lỏng.

Đấu quạt trần trực tiếp có cần công tắc không?

Có. Đấu trực tiếp chỉ là không qua hộp số; vẫn cần công tắc tường hoặc aptomat ngắt dây pha để tắt nguồn quạt khi vệ sinh, sửa chữa hoặc đi vắng.

Quạt trần DC có remote có đấu qua hộp số được không?

Không nên. Quạt DC đã có bộ điều khiển riêng; đấu qua hộp số chiết áp có thể làm quạt kêu, remote chập chờn hoặc hỏng bộ điều khiển. Chỉ cần công tắc bật/tắt.

Đấu quạt trần dùng dây điện bao nhiêu?

Dây đồng 2 lõi 1,5 mm² là đủ cho quạt trần gia đình, kể cả quạt có đèn LED.

Đấu ngược dây pha và trung tính có sao không?

Quạt vẫn có thể chạy, nhưng nếu công tắc ngắt dây trung tính thì quạt vẫn có điện khi đã tắt, dễ bị giật khi vệ sinh, sửa chữa. Cần đấu lại để công tắc ngắt dây pha.
