Cách lắp công tắc quạt trần an toàn trong 5 bước đơn giản

Đăng 07/10/2024 · Cập nhật 02/11/2026

Viết bởi Anh Thư – chuyên viên kỹ thuật Mr.Vũ · Cập nhật: 02/11/2026

Cách lắp công tắc quạt trần an toàn gồm 5 bước: chọn loại công tắc và vị trí, ngắt điện và kiểm tra bằng bút thử, đi dây từ nguồn xuống công tắc rồi lên quạt, đấu dây vào công tắc sao cho công tắc ngắt dây pha (L), cuối cùng lắp mặt công tắc và chạy thử. Quạt có điều khiển từ xa chỉ cần công tắc bật/tắt đơn; quạt AC không có remote dùng hộp số gắn tường; quạt có đèn dùng hộp số hoặc công tắc có nút đèn riêng. Bài này hướng dẫn phần công tắc trên tường – phần đấu dây trên trần xem cách đấu quạt trần.

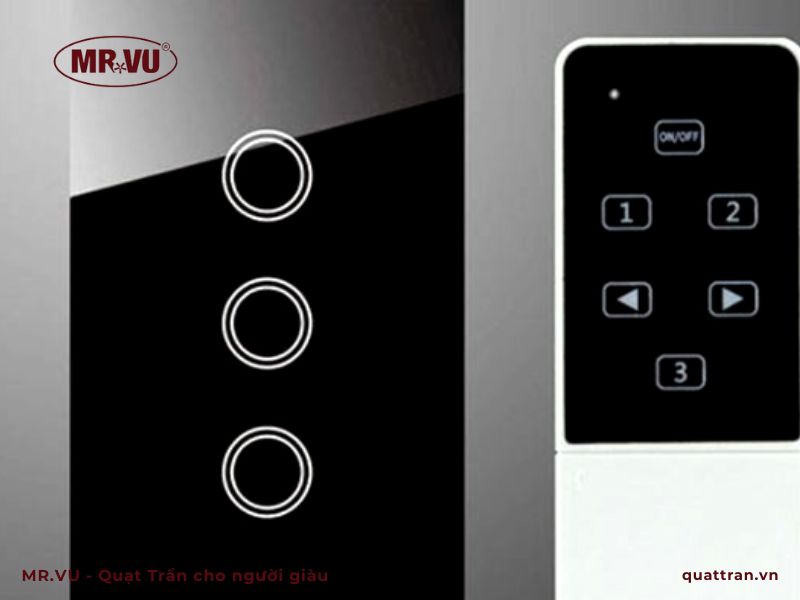

Cách lắp công tắc quạt trần trên tường an toàn

Những điểm chính

Công tắc luôn đấu vào dây pha (L), không đấu vào dây trung tính – tắt công tắc là quạt hết điện.
Quạt DC có remote: chỉ dùng công tắc bật/tắt, không dùng hộp số, chiết áp hay công tắc dimmer.
Dây từ công tắc lên quạt dùng dây 2×1,5 mm², luồn ống, mối nối kín.
Luôn ngắt aptomat và kiểm tra bằng bút thử điện trước khi làm.

Quạt trần dùng loại công tắc nào?

Loại quạt	Công tắc trên tường	Ghi chú
Quạt DC có remote (phần lớn quạt Mr.Vũ)	Công tắc bật/tắt đơn (1 nút)	Chỉnh tốc độ, đèn bằng remote; không đấu hộp số, chiết áp, dimmer
Quạt AC không có remote	Hộp số (bộ điều tốc) gắn tường	Hộp số nối tiếp dây pha để chỉnh tốc độ
Quạt AC có đèn	Hộp số cho quạt + nút công tắc đèn riêng	Ví dụ hộp số gắn tường cho quạt trần có đèn
Quạt AC muốn dùng remote	Công tắc bật/tắt + bộ điều khiển từ xa	bộ điều khiển quạt trần AC 6 tốc độ gió thay cho hộp số
Công tắc cảm ứng, thông minh	Chỉ dùng loại bật/tắt (relay)	Không dùng chức năng dimmer cho quạt; kiểm tra công suất chịu tải

Chọn công tắc có dòng định mức phù hợp (quạt trần gia đình thường dưới 1A, nhưng nên chọn công tắc từ 10A để bền), sản phẩm có thương hiệu, nguồn gốc rõ ràng.

5 bước lắp công tắc quạt trần an toàn

Bước 1: Chuẩn bị dụng cụ và chọn vị trí

Tua vít dẹt và bake, kìm điện, kìm tuốt dây, bút thử điện.
Công tắc hoặc hộp số đúng loại, đế âm tường hoặc đế nổi.
Dây điện 2×1,5 mm², ống luồn dây, băng keo cách điện hoặc cút nối.
Thước, bút chì đánh dấu.

Vị trí công tắc nên ở gần cửa ra vào phòng, phía tay nắm cửa, độ cao thuận tay (thường khoảng 1,2–1,5 m tính từ sàn), xa nguồn nước và nơi ẩm.

Dụng cụ chuẩn bị lắp công tắc quạt trần

Bước 2: Ngắt điện và kiểm tra

Tắt aptomat cấp điện cho mạch quạt (hoặc aptomat tổng nếu không rõ mạch), dùng bút thử điện kiểm tra lại tất cả các dây tại vị trí lắp. Báo cho người trong nhà để không ai bật lại aptomat khi đang làm.

Bước 3: Đi dây từ nguồn xuống công tắc và lên quạt

Xác định dây pha (L) bằng bút thử điện – không chỉ dựa vào màu dây, vì mỗi công trình đi màu khác nhau.
Đưa dây pha từ nguồn xuống công tắc; từ công tắc đi một dây pha “ra” lên vị trí quạt.
Dây trung tính (N) đi thẳng từ nguồn lên quạt, không qua công tắc.
Dây tiếp địa vàng sọc xanh (nếu có) đi thẳng lên quạt – xem dây nối đất là gì.
Luồn dây trong ống, đi âm tường hoặc nẹp nổi gọn gàng.

Bước 4: Đấu dây vào công tắc

Loại công tắc	Cách đấu
Công tắc bật/tắt 1 nút (quạt có remote)	Dây pha nguồn vào cọc L (hoặc COM); cọc còn lại (L1) nối dây pha đi lên quạt
Hộp số quạt AC	Dây pha nguồn vào cọc IN; cọc OUT nối dây pha lên quạt; làm theo sơ đồ in trên hộp số
Công tắc quạt + đèn (2 nút)	Dây pha nguồn vào cọc chung; một cọc ra lên dây quạt (qua hộp số nếu là quạt AC), cọc còn lại lên dây đèn

Tuốt vỏ dây vừa đủ, bắt chặt vít cọc, không để lõi đồng thò ra ngoài. Chi tiết sơ đồ hộp số xem sơ đồ đấu dây hộp số quạt trần.

Bước 5: Lắp mặt công tắc, chạy thử

Xếp gọn dây vào đế, bắt mặt công tắc chắc chắn, không lung lay. Bật aptomat, bật công tắc kiểm tra quạt chạy, tắt công tắc kiểm tra quạt dừng hẳn; với quạt có đèn kiểm tra cả nút đèn. Dùng bút thử điện chạm dây trên quạt khi công tắc tắt – nếu bút còn sáng, công tắc đang ngắt nhầm dây trung tính, cần đấu lại.

Hoàn thiện lắp công tắc quạt trần và chạy thử

Lỗi thường gặp khi lắp công tắc quạt trần

Lỗi	Hậu quả	Cách tránh
Công tắc ngắt dây trung tính	Tắt công tắc quạt vẫn có điện, dễ giật khi vệ sinh, sửa chữa	Luôn đưa dây pha qua công tắc
Đấu hộp số, chiết áp cho quạt DC có remote	Cháy bộ nhận tín hiệu, quạt chạy chập chờn	Quạt có remote chỉ dùng công tắc bật/tắt
Dùng công tắc dimmer chỉnh đèn cho quạt	Ù motor, nóng, hỏng mạch điều khiển	Không dùng dimmer cho mạch quạt
Mối nối lỏng, dây quá nhỏ	Nóng, chập, cháy	Dây 2×1,5 mm², bắt chặt, bọc kín

Khi nào nên gọi thợ điện?

Nếu không xác định được dây pha, nhà chưa có dây chờ xuống công tắc, cần đục tường đi dây âm, hoặc không tự tin thao tác với điện – hãy nhờ thợ điện có chuyên môn. Với quạt Mr.Vũ, cần hỗ trợ lắp đặt, sửa chữa xem dịch vụ sửa chữa quạt trần hoặc gọi bảo hành 096.234.8886. Đấu quạt không qua hộp số xem cách đấu quạt trần trực tiếp.

Câu hỏi thường gặp về cách lắp công tắc quạt trần

Cách lắp công tắc quạt trần an toàn gồm những bước nào?

Gồm 5 bước: chọn loại công tắc và vị trí; ngắt aptomat và kiểm tra bằng bút thử điện; đi dây pha từ nguồn xuống công tắc rồi lên quạt, dây trung tính đi thẳng lên quạt; đấu dây vào công tắc; lắp mặt công tắc và chạy thử.

Công tắc quạt trần đấu vào dây nào?

Công tắc phải ngắt dây pha (L). Dây trung tính (N) và dây tiếp địa đi thẳng lên quạt, không qua công tắc, để khi tắt công tắc quạt hết điện hoàn toàn.

Quạt trần có remote dùng công tắc gì?

Chỉ dùng công tắc bật/tắt đơn để cấp và ngắt nguồn; tốc độ và đèn chỉnh bằng remote. Không đấu hộp số, chiết áp hay dimmer vì có thể cháy bộ nhận tín hiệu.

Lắp công tắc quạt trần ở độ cao bao nhiêu?

Thường khoảng 1,2–1,5 m tính từ sàn, gần cửa ra vào phía tay nắm cửa, xa nguồn nước và nơi ẩm.

Làm sao biết công tắc đã đấu đúng dây pha?

Tắt công tắc rồi dùng bút thử điện chạm vào dây nguồn trên quạt; nếu bút không sáng là đúng, nếu vẫn sáng thì công tắc đang ngắt nhầm dây trung tính và cần đấu lại.
