Hướng dẫn lắp đặt quạt trần công nghiệp HVLS

Việc lắp đặt quạt trần công nghiệp HVLS sải cánh lớn đòi hỏi tính chính xác tuyệt đối về mặt kỹ thuật để đảm bảo hiệu suất và an toàn. Khác với quạt thông thường, dòng quạt sải cánh từ 3.7m đến 7.3m có trọng lượng lớn và tạo ra lực momen quay rất cao. Bài viết này, MR.VŨ sẽ hướng dẫn bạn quy trình thi công chi tiết và các tiêu chuẩn an toàn bắt buộc phải tuân thủ.

Thi công quạt trần công nghiệp chuẩn kỹ thuật là yếu tố quyết định hiệu quả làm mát

Các lưu ý trước khi lắp đặt quạt trần công nghiệp

Trước khi lắp đặt quạt trần, cần kiểm tra kỹ điều kiện thực tế của công trình để đảm bảo an toàn và hiệu quả vận hành. Gồm những lưu ý sau:

• Kiểm tra kết cấu trần: Xác định khả năng chịu tải của dầm thép hoặc kết cấu bê tông tại vị trí treo quạt. Đây là yếu tố quan trọng quyết định độ an toàn của toàn bộ hệ thống.
• Kiểm tra vị trí lắp đặt: Ưu tiên vị trí trung tâm khu vực cần làm mát, tránh gần đèn chiếu sáng, cầu trục hoặc các vật cản có thể ảnh hưởng đến luồng gió.
• Chiều cao trần phù hợp: Quạt trần công nghiệp HVLS thường hoạt động hiệu quả tại công trình có chiều cao từ 5m trở lên. Chiều cao phù hợp giúp luồng gió phân bổ đều và ổn định.
• Khoảng cách xung quanh: Đảm bảo khoảng cách an toàn giữa cánh quạt với tường, cột, hệ thống kỹ thuật và các thiết bị khác theo khuyến nghị của nhà sản xuất.
• Chuẩn bị dụng cụ lắp đặt: Cần chuẩn bị đầy đủ xe nâng, thang làm việc trên cao, máy khoan, dụng cụ siết bulong, thiết bị đo điện và đồ bảo hộ lao động trước khi thi công.

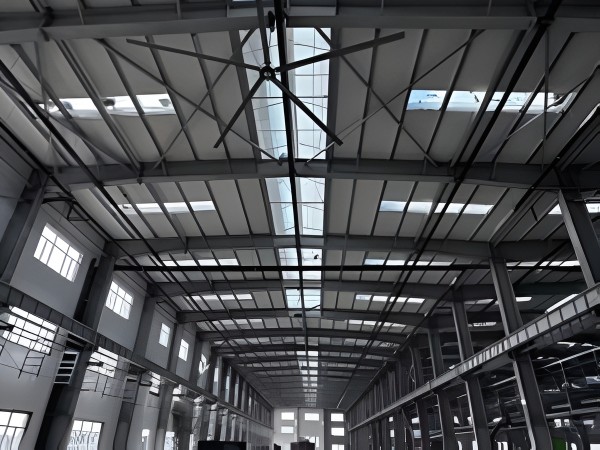

Kiểm tra kỹ điều kiện công trình trước khi lắp đặt quạt trần công nghiệp

Quy Trình 7 Bước Lắp Đặt Quạt Trần Công Nghiệp

Quy trình lắp đặt quạt trần công nghiệp cần được thực hiện tuần tự nhằm đảm bảo độ chính xác, an toàn và khả năng vận hành ổn định lâu dài. Sau đây 7 bước lắp đặt triển khai tại các dự án nhà xưởng.

Bước 1: Lắp đặt cụm bích treo

Cụm bích treo là bộ phận chịu toàn bộ tải trọng của quạt. Đây được xem là hạng mục quan trọng nhất trong quá trình thi công. Đơn vị kỹ thuật tiến hành xác định vị trí lắp đặt trên dầm thép hoặc kết cấu chịu lực của công trình. Sau đó sử dụng bulong cường độ cao để cố định cụm bích treo theo đúng bản vẽ kỹ thuật. Tất cả bulong cần được siết đúng lực quy định nhằm tránh hiện tượng rung lắc hoặc lỏng liên kết trong quá trình vận hành lâu dài.

Bước 2: Lắp đặt móc treo

Tiến hành lắp móc treo hoặc ty treo (trục đứng) vào cụm mặt bích vừa cố định thông qua hệ thống chốt an toàn và bu-lông kép. Đồng thời, kỹ thuật viên sẽ luồn sẵn dây cáp an toàn bằng thép không gỉ xuyên qua lõi ty treo để dự phòng rủi ro gãy ty trong quá trình vận hành lâu dài.

Bước 3: Lắp đặt động cơ quạt

Giai đoạn đưa củ động cơ lên cao đòi hỏi sự cẩn trọng tối đa của đội ngũ lắp đặt quạt trần công nghiệp. Sử dụng xe nâng cắt kéo để đưa cụm động cơ lên cao một cách nhẹ nhàng. Kết nối trục động cơ vào ty treo bằng bu-lông chịu lực và chốt khóa chẻ chống tự tháo, tuyệt đối không để động cơ chịu lực va đập mạnh.

Bước 4: Lắp dây cáp chống rung lắc

Dây cáp an toàn giúp hạn chế dao động và tăng mức độ an toàn cho hệ thống quạt trong quá trình sử dụng. Thông thường sẽ lắp từ 4 đến 8 dây cáp kết nối từ thân quạt đến các điểm cố định trên kết cấu trần. Tất cả dây cáp phải được căng đều, không xoắn và có độ chùng theo đúng tiêu chuẩn kỹ thuật của nhà sản xuất.

Bước 5: Lắp cánh quạt

Lắp ráp các tấm ốp bảo vệ bên ngoài cụm động cơ, bo mạch và các đầu nối dây điện để tránh bụi bẩn và ẩm mốc xâm nhập. Sau khi cố định, phải quay nhẹ trục quạt bằng tay để kiểm tra kỹ xem tấm ốp có bị cọ sát vào trục quay hay các bộ phận chuyển động của quạt hay không.

Bước 6: Lắp tấm ốp của quạt trần

Lắp ráp các tấm ốp bảo vệ bên ngoài cụm động cơ, bo mạch và các đầu nối dây điện để tránh bụi bẩn và ẩm mốc xâm nhập. Sau khi cố định, phải quay nhẹ trục quạt bằng tay để kiểm tra kỹ xem tấm ốp có bị cọ sát vào trục quay hay các bộ phận chuyển động của quạt hay không.

Bước 7: Cấp nguồn điện và chạy thử

Bước cuối cùng hoàn thiện quy trình lắp đặt quạt trần công nghiệp là đấu nối tủ điện điều khiển và kiểm tra vận hành. Kết nối hệ thống dây nguồn từ tủ điều khiển biến tần lên động cơ trên trần. Bật nguồn, cài đặt thông số trên biến tần và cho quạt chạy thử ở dải tốc độ thấp (10-20 RPM) trước khi tăng dần lên tốc độ tối đa để đo dòng điện vận hành.

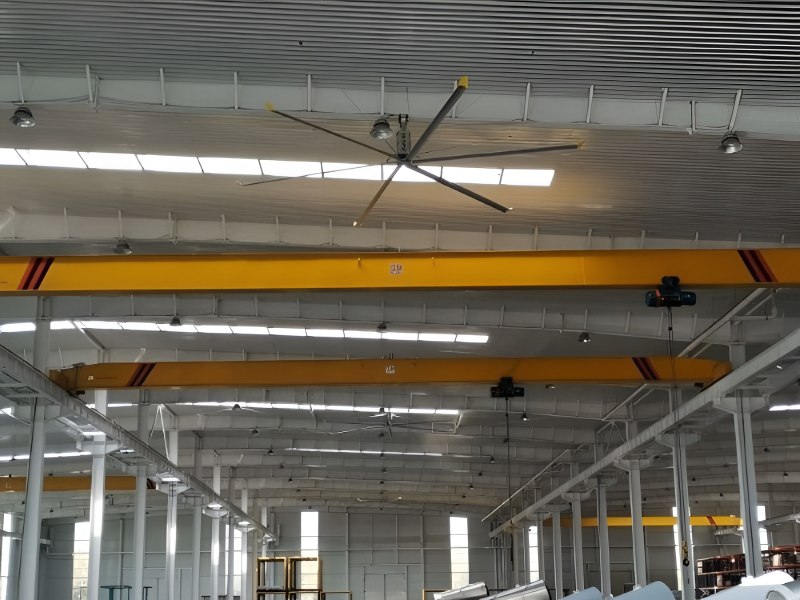

Chạy thử giúp đánh giá độ ổn định trước khi bàn giao sử dụng

Xem thêm: Cách chọn quạt mát công nghiệp cho nhà xưởng tiết kiệm điện

Những yếu tố an toàn cần đảm bảo khi lắp đặt quạt trần công nghiệp

Do quạt trần công nghiệp có kích thước và tải trọng lớn nên yêu cầu an toàn luôn được đặt lên hàng đầu. Vì vậy, cần đảm bảo đầy đủ các yếu tố dưới đây trước khi đưa hệ thống vào vận hành.

• Ngắt nguồn điện: Bắt buộc ngắt hoàn toàn nguồn điện tổng tại khu vực thi công, thực hiện treo biển cảnh báo và khóa tủ điện nghiêm ngặt trước khi thực hiện đấu nối điện.
• Sử dụng đồ bảo hộ: Toàn bộ kỹ sư và thợ lắp đặt phải trang bị đầy đủ mũ bảo hộ, găng tay chống cắt, giày bảo hộ cách điện và dây đai an toàn toàn thân khi làm việc trên cao.
• Kiểm tra độ chịu lực của trần: Phải có bản vẽ hoàn công kết cấu tòa nhà hoặc biên bản kiểm định tải trọng đầm trần thực tế do kỹ sư xây dựng phê duyệt trước khi tiến hành khoan đục gá hàng nặng.
• Lắp theo đúng quy trình kỹ thuật: Tuân thủ nghiêm ngặt momen xoắn siết bu-lông theo sách hướng dẫn, tuyệt đối không tự ý cắt xén bớt bước lắp cáp an toàn hoặc thay đổi kết cấu phụ kiện chính hãng.
• Kiểm tra an toàn trước khi đưa vào sử dụng: Sau 24 giờ chạy thử nghiệm liên tục, cần thực hiện kiểm tra lại toàn bộ hệ thống bằng mắt và thiết bị đo để đảm bảo không một bu-lông hay sợi cáp nào bị lỏng lẻo.

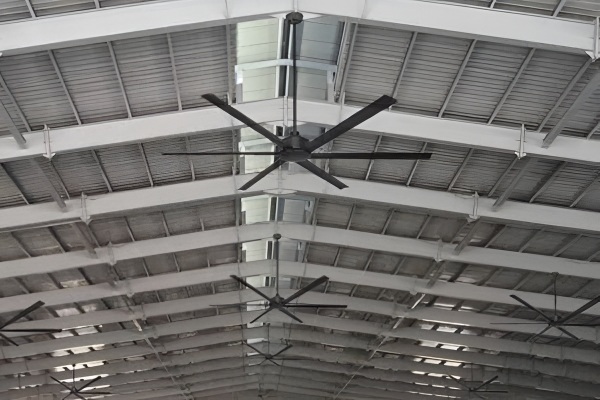

Lắp đặt quạt trần công nghiệp đúng kỹ thuật giúp tối ưu hiệu quả đầu tư

Kết Luận

Lắp đặt quạt trần công nghiệp đúng kỹ thuật không chỉ đảm bảo hiệu quả làm mát mà còn ảnh hưởng trực tiếp đến độ bền và mức độ an toàn trong quá trình vận hành. Từ khâu khảo sát kết cấu, lựa chọn vị trí đến thi công và chạy thử đều cần được thực hiện theo tiêu chuẩn kỹ thuật nghiêm ngặt. Nếu doanh nghiệp đang cần tư vấn giải pháp lắp đặt quạt trần công nghiệp HVLS cho nhà xưởng, kho hàng, trung tâm logistics hoặc trang trại chăn nuôi, MR.VŨ sẵn sàng hỗ trợ khảo sát, thiết kế và thi công trọn gói, đảm bảo hiệu quả vận hành tối ưu và tiết kiệm chi phí lâu dài.
